Aqui veiem el process de com estic modificant la meva Harley Benton BM-75 per aconseguir quelcom mes semblant a una Red Special.

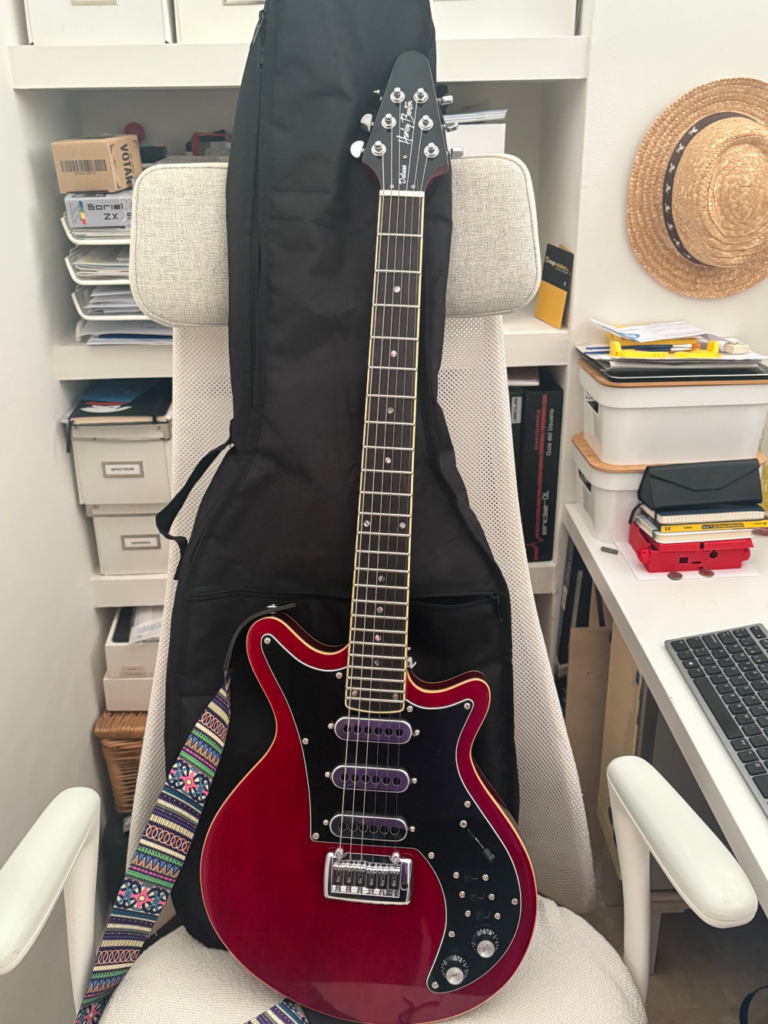

Tal com va arribar al meu poder, (Gracies Ivan)

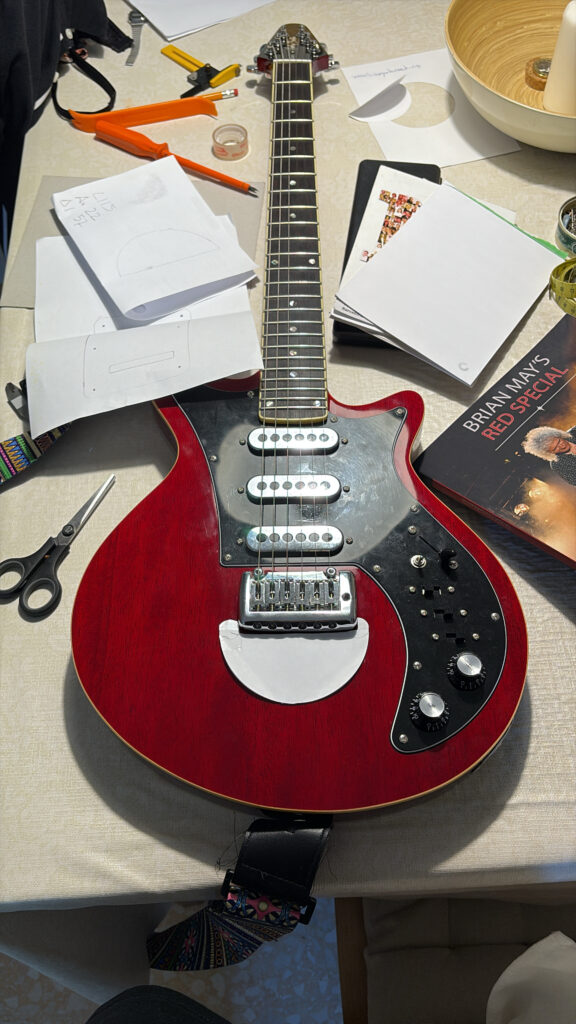

Modificacions Previes

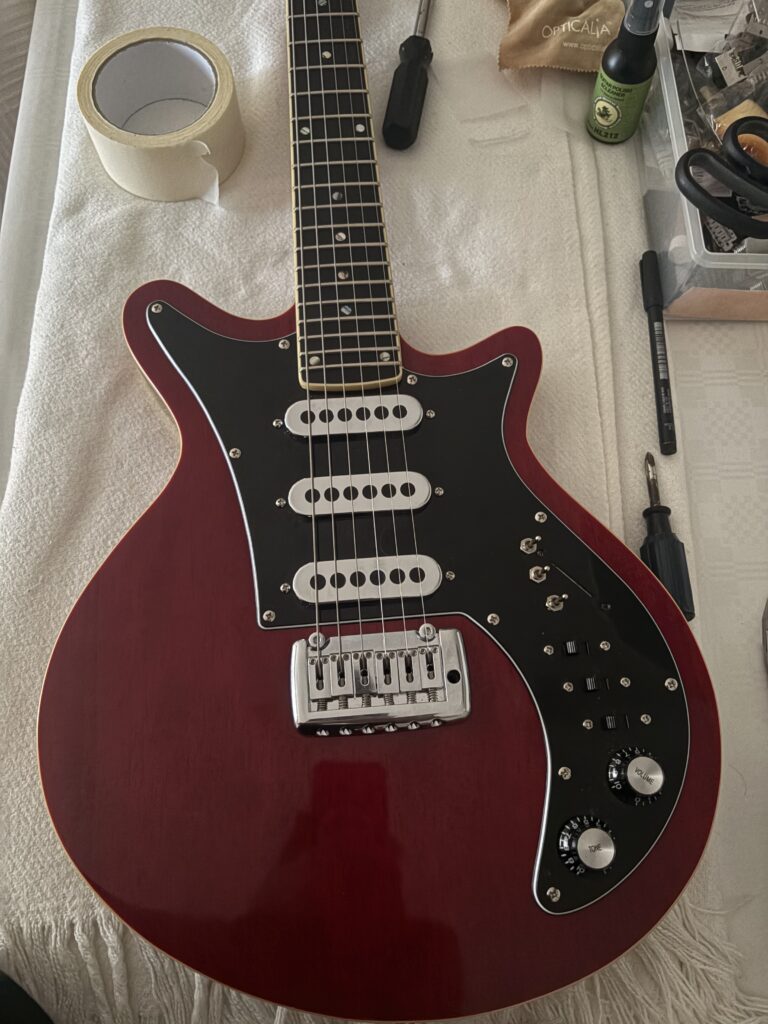

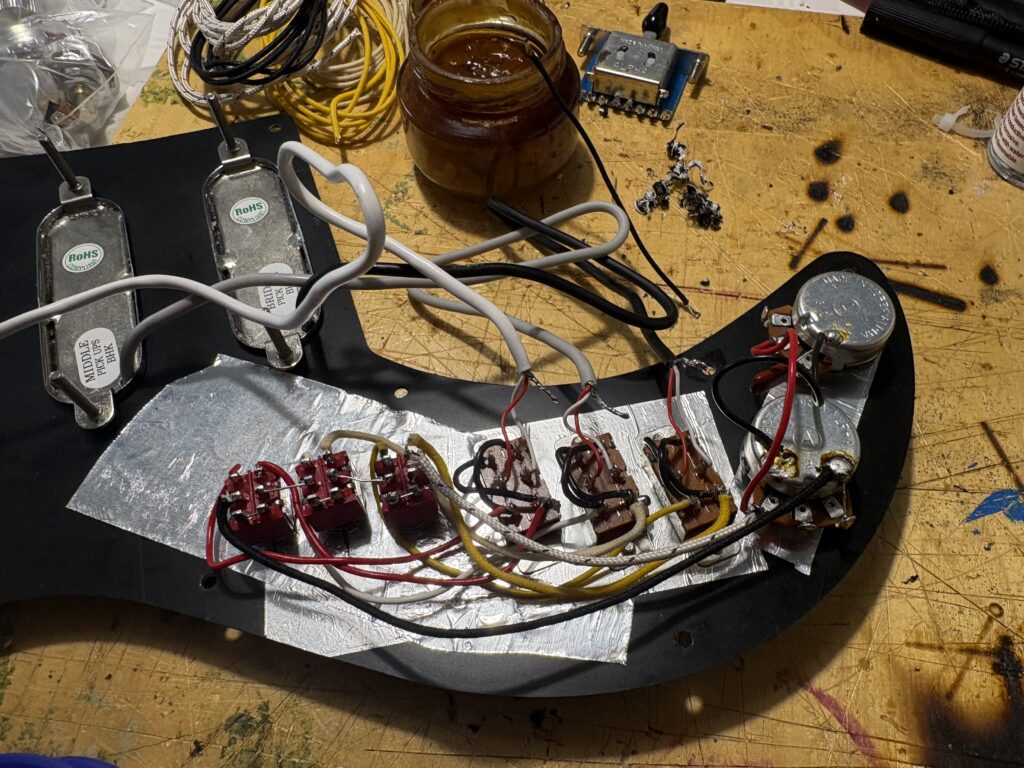

El primer que vaig fer, cablejar-la en serie, i possar conmutadors on/off per cada pastilla
els conmutadors de en fase, fora de fase ja estaban conectats, per qel que aixo ja estava.
Els on/off son conmutadors de palanca, ja que no havia trobat encara els lliscants blancs, i no cavien al pickguard amb el foradat de serie.

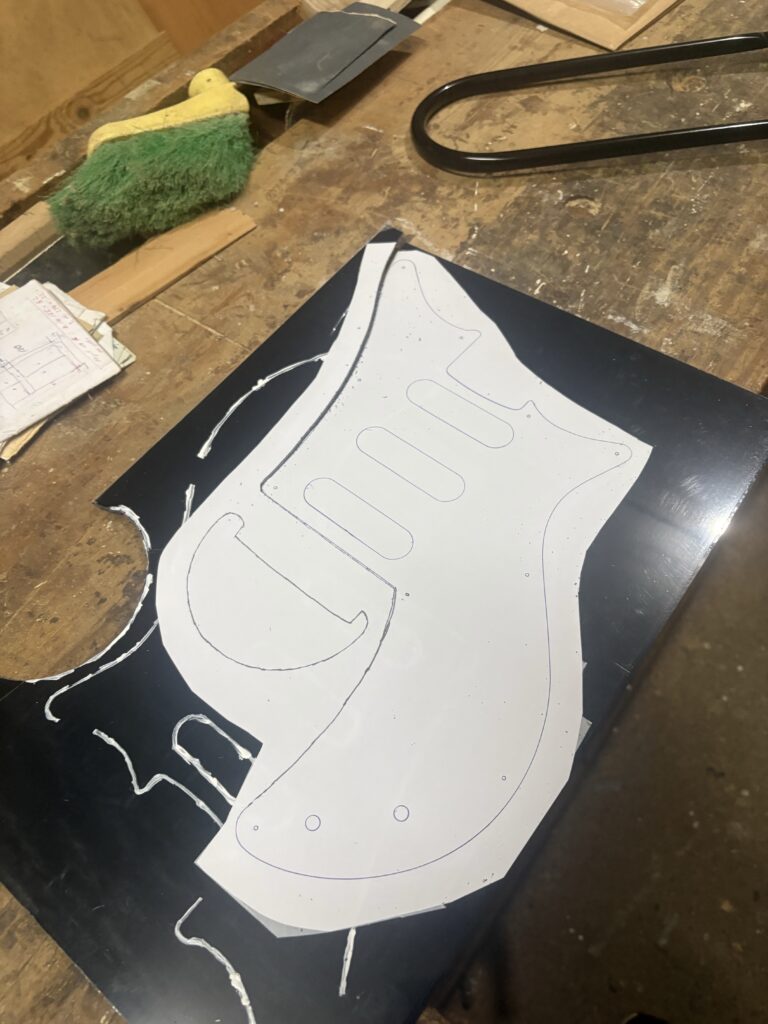

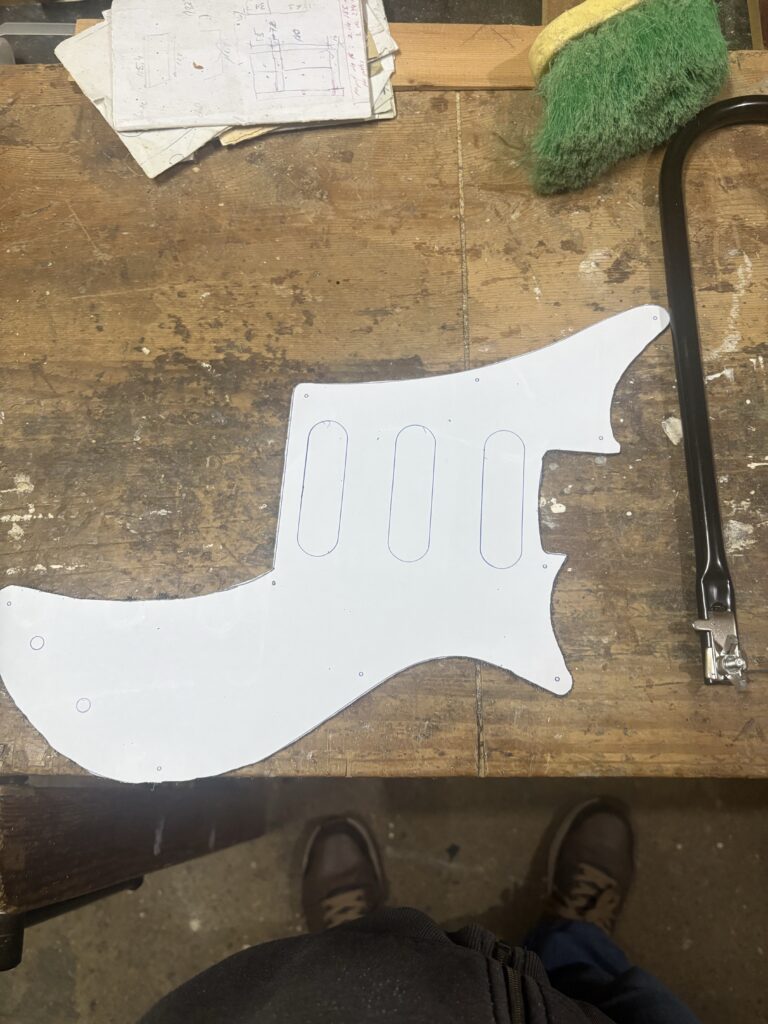

El nou Pickguard
Ja quasi esta tot, pastilles, botons, switchos.
Dons be,
Ja tinc quasi tot, ara be una feinada per fer el biselat del pickguard, els marcs de les pastilles, i la mitja lluna.

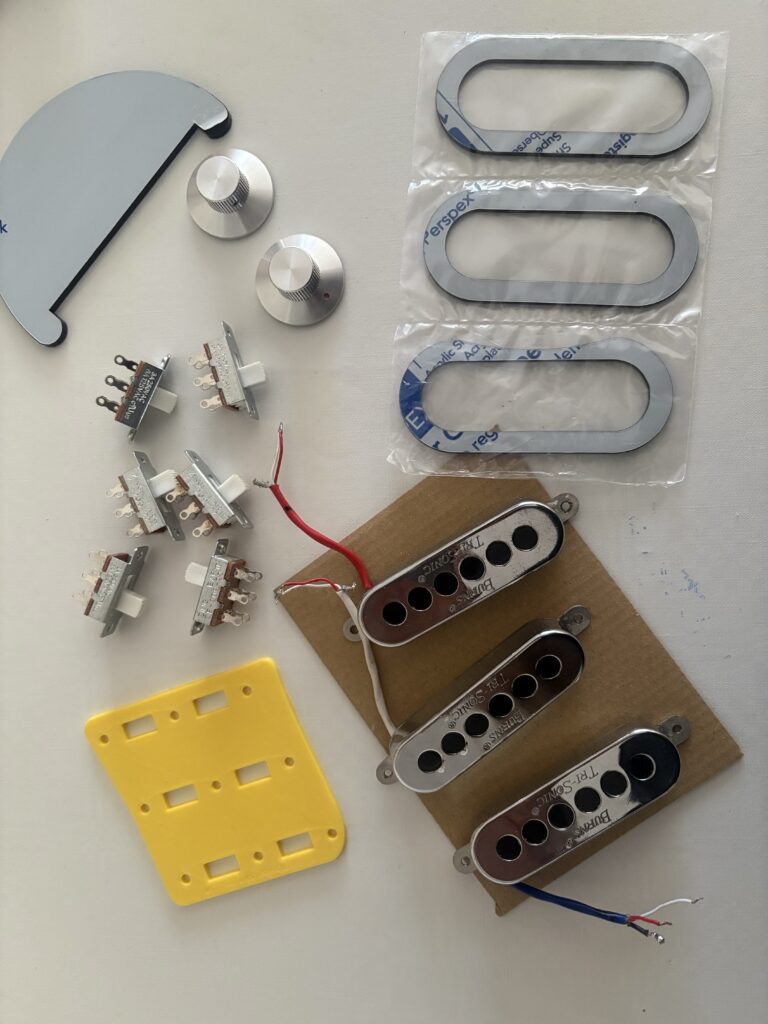

Tinc els 6 microswitchos, que be, son un pelet grans per ser micro, pero es la mida real, i una plantilla que vaig fer per provar si hi caben al forat de la guitarra despres de ampliar-lo, i marcar la posicio exacta per fer els forats definitius al pickguard. Evidentment aquesta plantilla es refara si el forat o rutejat del cos de la guitarra no es adecuat.
Els botons per els potenciometres d’alumini, tal com diuen les especificacions.
I les 3 pastilles, provenen d’una BMG convertida, a la cual li acaben de instalar unes Ferrari.
